LK-NYDMT UWB 직접 변조 송신기
- 고속 직접 변조 DFB 레이저:
- 초광대역(18GHz보다 우수)
- 파장: DWDM(ITU)
- 우수한 측면 모드 억제율
- 고도로 통합된 모듈 패키징
- 고동적 범위
- 높은 출력 전력
- 작동 케이스 온도 : （-40℃～70℃）
제품 설명
LK-NYDMT 송신기는 주로 고속 직접 변조 분산 피드백(DFB) 레이저, 자동 광 전력 제어 회로, 자동 온도 제어 회로, 전압 안정화 변환 회로, 모니터링 및 표시 회로를 포함한 여러 핵심 구성 요소로 구성됩니다. 이 송신기는 Dense Wavelength Division Multiplexing(DWDM) ITU 표준에 따라 가변 파장을 제공합니다.
18GHz를 초과하는 변조 대역폭을 제공하고 최대 10mW의 출력 전력을 달성할 수 있습니다. 단일 양의 전원 공급 장치로 작동하는 LK-NYDMT 송신기는 +7V~+36V의 전압 범위에서 안정적인 성능을 유지합니다. 송신기는 최소 상대 강도 노이즈, 출력 파장의 뛰어난 안정성, 높은 수준의 출력 전력과 같은 여러 가지 유리한 기능을 갖추고 설계되었습니다.
또한 LK-NYDMT 송신기는 전원 공급과 광 출력의 상태를 시각적으로 확인하는 고급 표시 기능을 갖추고 있어 시스템이 최적의 매개변수 내에서 작동하고 있는지 확인할 수 있습니다. 이 기능은 실시간 시스템 모니터링과 작동상의 이상을 신속하게 식별하는 데 필수적입니다.
기술 사양
절대 최대 정격
| 매개 변수 | 상징 | 최소. | 일반 | 맥스. | 단위 |
| 보관 온도 | TSTG | -55 | +25 | +85 | ℃ |
| 작동 온도 | TC | -40 | +25 | +70 | ℃ |
| RF 입력 전력1 | Pin | - | +10 | +20 | dBm |
| 전압 | Vin | +7 | +12 | +36 | V |
(1) 연속파(CW) 작업 모드.
광학 및 전기 사양 (TC = 22±3℃)
| 매개 변수 | 상징 | 상태 | 최소. | 일반 | 맥스. | 단위 |
| 파장 | λ | - | DWDM(ITU) - |
nm | ||
| 주파수（3dB） | f3dB | X 밴드 | 0.1 | - | 12 | GHz의 |
| 구 밴드 | 1 | - | 18 | |||
| 광 출력 전력 | P | - | 5 | 10 | - | mW |
| 상대 강도 노이즈 | 린 | - | - | - | -155 | dBc / Hz |
| 반사손실(VSWR) | VSWR | X 밴드 | - | - | 2 | - |
| 구 밴드 | - | - | 2.2 | |||
| 입력 1dB 압축 | - | - | +13 | +15 | - | dBm |
전원 공급 (TC = 22±3℃)
| 매개 변수 | 최소. | 일반 | 맥스. | 단위 |
| 전압 | +7 | +12 | +36 | V |
| Current(2) | 0.07 | 0.1 | 1 | A |
(2)시험조건：Vin=+12V.
● 일반적인 응답 곡선
그림 1 LK-NYDMT-X 송신기 일반적인 응답 곡선
그림 2 LK-NYDMT-Ku 송신기 일반적인 응답 곡선
● 일반적인 스펙트로그램

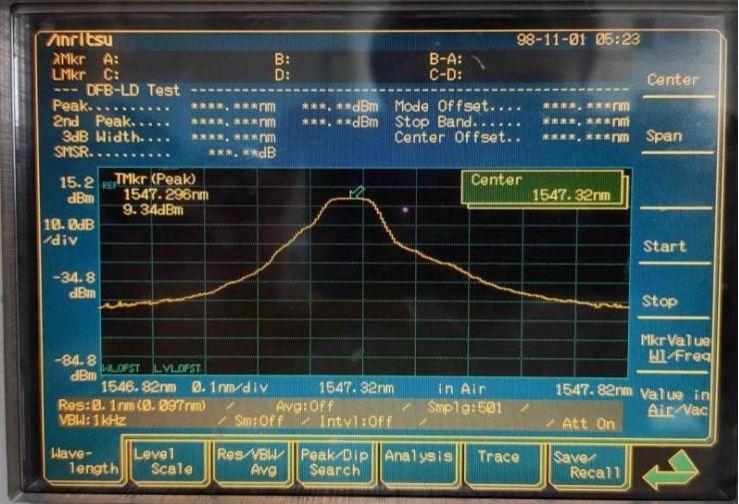

그림 3 LK-NYDMT 송신기 일반적인 스펙트로그램
● 치수 단위：mm[인치]
그림 4 LK-NYDMT 송신기 치수
RF 커넥터: SMA
전원 커넥터：J30J-9-ZKP
● 전원 공급 장치의 핀
| 매개 변수 | 제품소개 | ||||||||
| 핀 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 전압 | + 12V | NC | GND | NC | |||||
● 주문 정보
시트 1 :
| 상징 | 제품소개 |
| DM | DWDM(Dense Wavelength Division Multiplexing) 7핀 버터플라이 패키지 패키지 |
시트 2
| 상징 | 제품소개 |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
시트3：
| 채널 | 주파수(THz) | 중심 파장(nm) | 채널 | 주파수(THz) | 중심 파장(nm) | |
| C01 | ALK-NY 원하는 맞춤파장 | C37 | 193.7 | 1547.72 | ||
| C02 | 비 ITU, 1547nm – 1560nm | C38 | 193.8 | 1546.92 | ||
| C03 | 비 ITU, 1557nm – 1560nm | C39 | 193.9 | 1546.12 | ||
| C04 | 비 ITU, 1530nm – 1560nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
시트 4 :
| 상징 | 커넥터 타입 | 제품소개 |
| N | 사용자 정의 | 사용자 정의 |
| A | FC/APC | 표준 9/125μm SM 파이버 |
| P | FC/PC | 표준 9/125μm SM 파이버 |
어플리케이션
안테나 & 레이더
전자 대응책 시스템
아날로그 RF 링크 전송
광대역 무선 통신
이동통신 기지국
