LK-AMPD-D 고속 증폭 마이크로파 InGaAs 광 검출기
- 고속, 넓은 대역폭
- 통합된 바이어스-T
- O/E 하이브리드 통합
- 높은 이득, 낮은 잡음, 광대역
- 밀폐형 SMA 커넥터
- 낮은 암전류, 높은 신호대잡음비.
- 소형 폼 팩터.
제품 설명
LK-AMPD-D는 광 및 전자 구성 요소의 융합으로, 광범위한 InGaAs 포토다이오드와 최소 잡음 증폭기를 특징으로 합니다. InGaAs PIN 포토다이오드의 감도 범위는 1000~1650nm입니다. 저잡음 증폭기는 30dB의 RF 이득을 자랑합니다.
LK-AMPD-D는 12GHz 또는 20GHz의 대역폭을 제공할 수 있습니다. 이 장치는 +9V 전원 공급 장치로 작동합니다. 표준 단일 모드 9/125μm 파이버를 입력으로 사용하도록 설계되었습니다. RF 출력은 50옴으로 임피던스 매칭된 SMA 유형 커넥터를 특징으로 합니다.
LK-AMPD-D는 습기 및 기타 오염 물질의 유입을 방지하는 방식으로 밀봉되어 있으며 무게는 23g 미만입니다. 유해 물질 제한(RoHS) 지침 2.0의 요구 사항을 충족하도록 인증되었습니다.
기술 사양
| 일반 및 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 심. | 일반 | 평점 | 단위 |
| 보관 온도 범위 | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| 작동 케이스 온도 범위 | TC | 25 | -40 ~ +85 | ℃ |
| 바이어스 전압 | VR | +9 | +9 ～ +12 | V |
| 광 입력 전원 | 핀 | 0 | +10 | dBm |
| 번아웃 광 파워 | PB | - | +13 | dBm |
| 납납땜 온도 | Tp | 280(10초) | 330(10초) | ℃ |
| 전기적/광학적 특성(TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| 매개 변수 | 심 | 시험 조건 | 매개변수 값 | 단위 | ||
| 파장 범위 | λ | - | 1000 ～ 1650 | nm | ||
| 주파수 범위 | - | - | X - 밴드 | 쿠 - 밴드 | - | |
| 작은 신호 대역폭 | f- 3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 2 ～ 20 | GHz의 | |
| 응답 성 | Re | VR =+9V, 피in =10mW | λ = 1310nm | 0.8 이상 | 0.85 이상 | A / W |
| λ = 1550nm | 0.85 이상 | 0.8 이상 | ||||
| 진폭 평탄도 | A | TC =-45～+85℃ | ≤ ± 2 | dB | ||
| 포화 광학 전력 | Ps | VR = +9 V, λ = 1550 nm AC 변조 | +10 | dBm | ||
| RF 신호 이득 | G | - | 30 ± 1 | dB | ||
| 포화 RF 출력 전력 | P아웃 | - | +10 | dBm | ||
| 출력 VSWR | VSWR | - | 2 이하 | - | ||
| 출력 임피던스 | RL | - | 50 | Ω | ||
●일반적인 응답 곡선
（그림 1 X-대역 광검출기 주파수 응답）
（그림 2 Ku 대역 광검출기 주파수 응답）

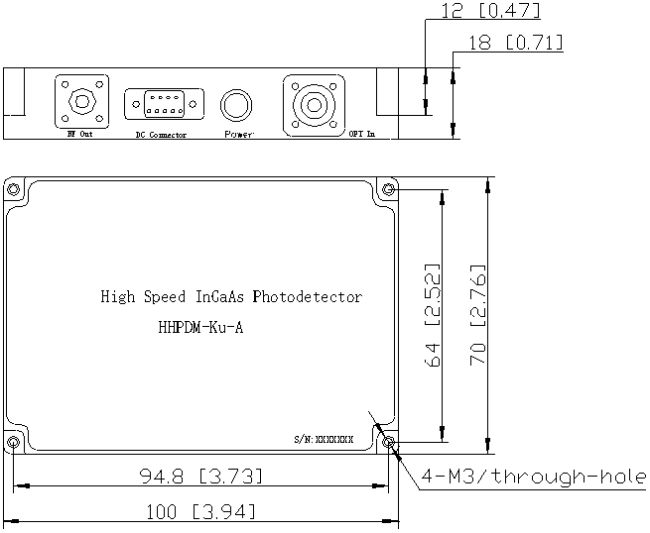

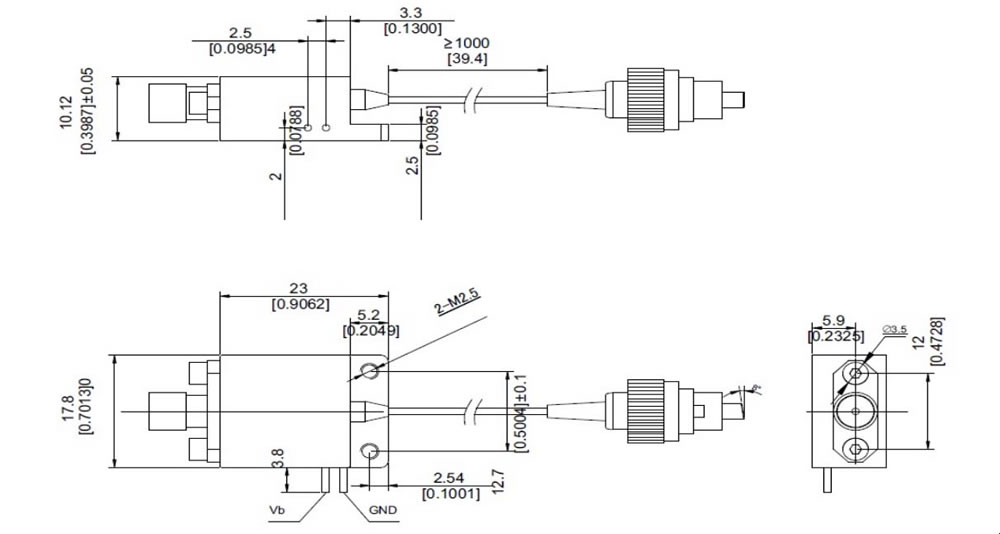

●치수 및 핀 (단위: mm[인치])
RF 커넥터: SMA
●주문 정보
시트 1 :
| 암호 | RF 신호 이득 | 비고 |
| D | 30dB | 일반 및 중심 주파수 |
시트 2 :
| 암호 | 아날로그 대역폭 |
| X | 0 ～ 3 GHz |
| Ku | 2 ～ 20 GHz |
시트 3 :
| 암호 | 커넥터 타입 | 비고 |
| N | 커넥터 없음 | 단일모드 9 / 125 μm 파이버 피그테일 |
| A | FC/APC | |
| P | FC/PC |
●주의 사항
섬유 손상을 방지하기 위해 섬유 굽힘 반경은 20mm 이상이어야 합니다.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송 및 사용 시 적절한 ESD 보호가 필요합니다.
당사의 모든 표준 광검출기는 모듈로 맞춤 제작이 가능합니다!
어플리케이션
레이더 정보 처리
전자전
안테나 측정
광섬유 통신
보안 및 감시
도시에 LK-AMPD-D 고속 증폭 마이크로파 InGaAs 광검출기 공급
