LK-NY13T UWB 직접 변조 송신기
- 고속 직접 변조 DFB 레이저
- 초광대역(18GHz보다 우수)
- 자동 광 전력 제어
- 작동 케이스 온도 : （-40℃～70℃）
- 고동적 범위
- 높은 출력 전력
- 낮은 상대 강도 소음(RIN)
제품 설명
LK-NY13T 송신기는 고속 직접 변조 분산 피드백(DFB) 레이저, 자동 광 전력 제어 하위 시스템, 자동 온도 조절 하위 시스템, 전압 안정화 변환 하위 시스템, 모니터링 및 상태 표시 하위 시스템을 포함한 고급 구성 요소로 설계되었습니다.
이 정교한 광 송신기는 1310nm 파장에서 작동하며 18GHz를 초과하는 변조 대역폭을 자랑하여 고속 데이터 전송 기능을 보장합니다. 최대 10mW의 출력 전력을 제공하며 낮은 상대 강도 잡음(RIN)이 특징이며, 이는 우수한 출력 파장 안정성에 기여합니다.
LK-NY13T 송신기의 전원 공급 아키텍처는 단일 양전압 입력을 위해 설계되어 +7V에서 +36V까지의 광범위한 전압 범위에서 안정적인 작동을 보장합니다. 또한 송신기에는 전원 공급과 광 전력 출력의 정상성을 확인하는 상태 표시 기능이 있어 사용자에게 실시간 작동 피드백을 제공합니다.
기술 사양
절대 최대 정격
| 매개 변수 | 상징 | 최소. | 일반 | 맥스. | 단위 |
| 보관 온도 | TSTG | -55 | +25 | +85 | ℃ |
| 작동 온도 | TC | -40 | +25 | +70 | ℃ |
| RF 입력 전력1 | Pin | - | +10 | +20 | dBm |
| 전압 | Vin | +7 | +12 | +36 | V |
(1) 연속파(CW) 작업 모드.
광학 및 전기 사양 (TC = 22±3℃)
| 매개 변수 | 상징 | 상태 | 최소. | 일반 | 맥스. | 단위 |
| 파장 | λ | - | - | 1310 | - | nm |
| 주파수（3dB） | f3dB | X 밴드 | 0.1 | - | 12 | GHz의 |
| 구 밴드 | 1 | - | 18 | |||
| 광 출력 전력 | P | - | 5 | 10 | - | mW |
| 상대 강도 노이즈 | 린 | - | - | - | -155 | dBc / Hz |
| 반사손실(VSWR) | VSWR | X 밴드 | - | - | 2 | - |
| 구 밴드 | - | - | 2.2 | |||
| 입력 1dB 압축 | - | - | +13 | +15 | - | dBm |
전원 공급 (TC = 22±3℃)
| 매개 변수 | 최소. | 일반 | 맥스. | 단위 |
| 전압 | +7 | +12 | +36 | V |
| Current(2) | 0.07 | 0.1 | 1 | A |
(2)시험조건：Vin=+12V.
● 일반적인 응답 곡선

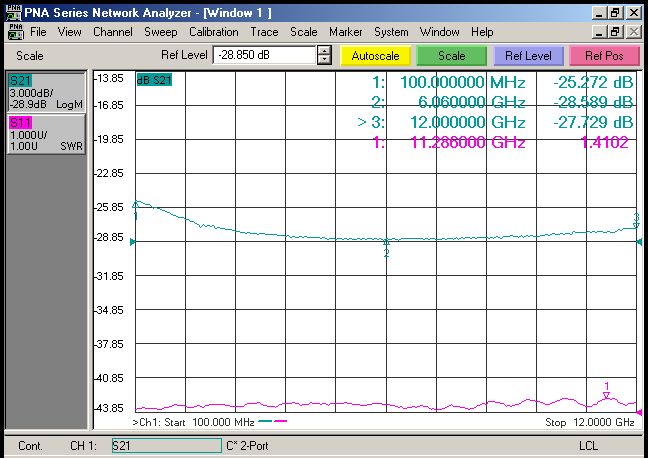

그림 1 LK-NY13T-X 송신기 일반적인 응답 곡선
그림 2 LK-NY13T-Ku 송신기 일반적인 응답 곡선
● 일반적인 스펙트로그램

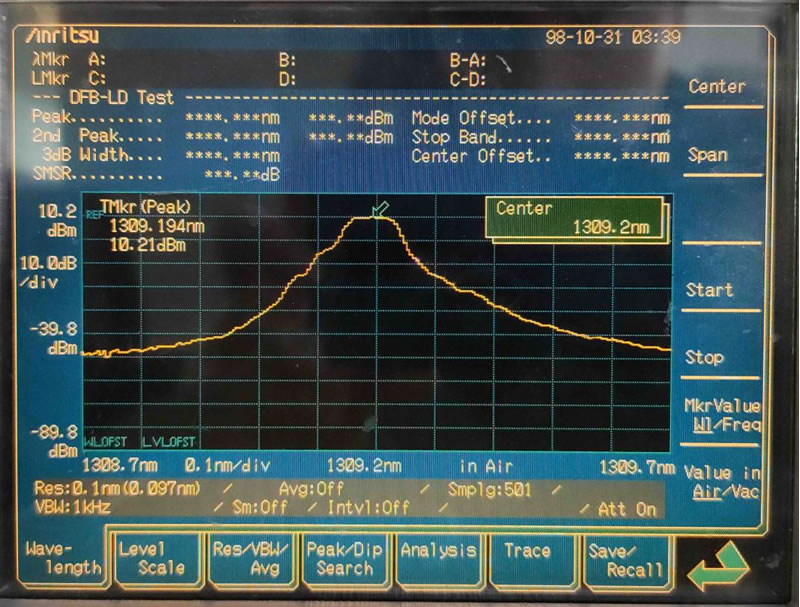

그림 3 LK-NY13T 송신기 일반적인 스펙트로그램
● 치수 단위：mm[인치]

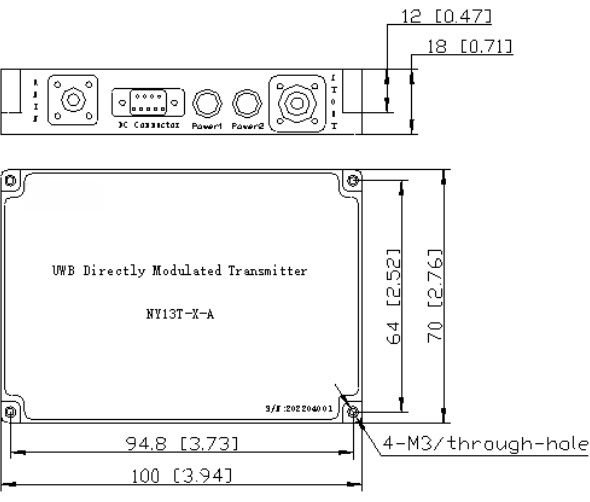

그림 4 LK-NY13T 송신기 치수
RF 커넥터: SMA
전원 커넥터：J30J-9-ZKP
● 전원 공급 장치의 핀
| 매개 변수 | 제품소개 | ||||||||
| 핀 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 전압 | Vin | NC | GND | NC | |||||
● 주문 정보
시트 1 :
| 상징 | 제품소개 |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
시트 2
| 상징 | 커넥터 타입 | 제품소개 |
| N | 사용자 정의 | 사용자 정의 |
| A | FC/APC | 표준 9/125μm SM 파이버 |
| P | FC/PC | 표준 9/125μm SM 파이버 |
어플리케이션
안테나 & 레이더
전자 대응책 시스템
아날로그 RF 링크 전송
광대역 무선 통신
이동통신 기지국
