LK-NYCMD CWDM 마이크로파 DFB 레이저 모듈
- 직접 변조 DFB 레이저
- 고동적 범위
- 파장: CWCM
- 18GHz 대역폭
- 낮은 임계 전류
- 높은 출력 전력
- SMA 커넥터가 있는 7핀 버터플라이 패키지
- 작동 케이스 온도: -40 ~ 70℃
- 신뢰성 향상
제품 설명
LK-NYCMD 레이저는 매우 넓은 대역폭이 필요한 애플리케이션을 위한 선형 광섬유 통신에서 탁월하도록 설계된 고성능 직접 변조 분산 피드백(DFB) 레이저입니다. 이 시리즈는 12GHz 또는 18GHz에서 고주파 신호를 전송하기 위한 동축 케이블 시스템에 대한 우수한 대체품 역할을 합니다.
LK-NYCMD 시리즈는 RF 신호의 무결성을 원래 형태로 보존함으로써 마이크로파 통신 네트워크의 신뢰성을 향상시킵니다. 이러한 특성으로 인해 이 시리즈는 원격 안테나 제어, 원격 측정, 타이밍 및 참조 신호 분배, 측정 및 지연 회선 시스템과 같은 다양한 응용 분야에서 신호 품질을 현저히 개선합니다.
LK-NYCMD는 광 절연기, 열전 냉각기(TEC), 서미스터, 레이저 다이오드 칩, 모니터 포토다이오드를 통합했으며, 이 모든 것이 견고한 7핀 버터플라이 패키지에 밀봉되어 밀폐형 보호를 보장하고 최적의 성능을 유지합니다.
기술 사양
| 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 상징 | 최소. | 맥스. | 단위 |
| 레이저 다이오드 순방향 전류 | If | - | 120 | mA |
| 레이저 다이오드 역전압 | V | - | 1 | V |
| 전면 파워 | Pf | - | 20 | dBm |
| PD 역전압 | V | - | 15 | V |
| 순방향 전류(PD) | Im | - | 2 | mA |
| 작동 온도 | To | -40 | +70 | ° C |
| 보관 온도 | Ts | -55 | +85 | ° C |
| 보관 상대 습도 | Sr | - | 85 | % |
| 광학 및 전기 사양(Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| 매개 변수 | 상징 | 시험 조건 | Min | 일반 | Max | 단위 | 주의 사항 |
| 파장 | λ | IF = IOP, 티 = 티OP | 1270 | CW | 1390 | nm | 선택권 |
| 진동수 | - | X 옵션 | 0.3 | - | 12 | GHz의 | - |
| 쿠 옵션 | 0.8 | - | 18 | ||||
| 광학 출력 전력 | P | IF=Iop | - | 10 | - | mW | 1 |
| 테르홀드 전류 | Ith | λ: CWDM | - | 10 | - | mA | - |
| 동작 전류 | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| 동작 전압 | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| 경사면 효율성 | SE | - | 0.2 | - | - | W / A | - |
| 사이드 모드 억제 비율 | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| 상대 강도 소음 | RIN | - | - | -130 | dB / Hz의 | - | |
| 대역폭(-3dB, I=60mA) | S21 | X 옵션 | - | 12 | - | GHz의 | - |
| 쿠 옵션 | - | 18 | - | ||||
| 반사 손실 | VSWR | X 옵션 | - | - | 2 | dB | - |
| 쿠 옵션 | - | - | 2.2 | ||||
| 입력 1dB 압축 | 15 | - | - | dBm | - | ||
| 서미스터 저항 | Rth | @25C | - | 10 | - | 콤 | - |
| TEC 전류 | It | - | - | - | 1.2 | A | 2 |
| TEC 전압 | Vt | - | - | 2.5 | V | 2 | |
| 정전용량(PD) | Ct | - | - | 20 | pF | - | |
| 모니터링 전류 | Im | - | 0.10 | - | 2.0 | mA | - |
| 암전류(PD) | Id | - | - | 50 | nA | - | |
배송 시 요청 사항:모든 레이저 칩은 번인에 대한 허용 가능한 수율을 달성해야 하는 대표적인 장치 로트를 사용하여 인증된 웨이퍼에서 나옵니다.
1. 레이저 온도 설정 25℃, 바이어스 전류 55mA
2. 작동 케이스 온도 -40~70℃
● 대표적인 데이터
(λ: CWDM, TC = 25℃)
（그림 1 X- 밴드 S11 및 S22 데이터）

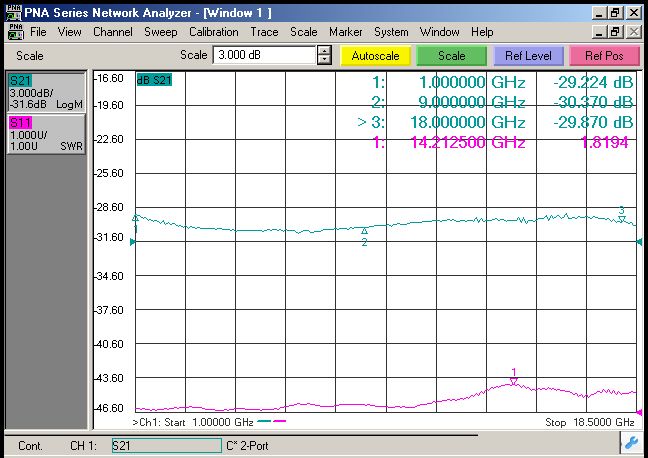

（그림 2 Ku- 밴드 S11 및 S22 데이터）
● 전기 회로도
| 선두# | 함수 |
| 1 | 서미스터 |
| 2 | 서미스터 |
| 3 | LD-(바이어스) |
| 4 | PD+ |
| 5 | PD- |
| 6 | 쿨러+ |
| 7 | 냉각기- |
| 8 | LD-(RF) |
| 9 | 육로 |
● 개요도(단위: mm)
RF 커넥터: SMA

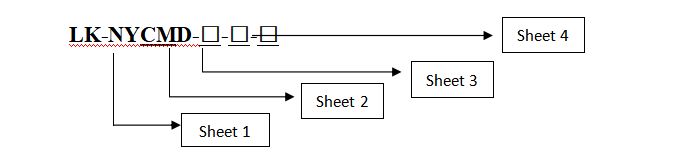

● 주문정보
시트 1 :
| 암호 | 일반적인 파장 |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN 버터플라이 패키지 |
시트 2 :
| 암호 | 아날로그 대역폭 |
| X | 0.1 ～ 12 GHz |
| Ku | 1～ 18GHz |
시트 3 :
| 암호 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| 파장 (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
시트 4 :
| 암호 | 커넥터 타입 | 비고 |
| A | FC/APC | 단일 모드 9 / 125 μm 파이버 피그테일, 0.9mm, 1m 길이 |
| S | SC / APC | |
| N | 커넥터 없음 |
● 주의사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
어플리케이션
고속 데이터 통신
안테나 원격
셀룰러 및 PCS 네트워크
아날로그 RF 링크 전송
군사 통신
추적, 원격 측정 및 제어
원격 측정 시스템
군사 및 국방 시스템
세부
● 대표적인 데이터
(λ: CWDM, TC = 25℃)
（그림 1 X- 밴드 S11 및 S22 데이터）
（그림 2 Ku- 밴드 S11 및 S22 데이터）
● 전기 회로도
| 선두# | 함수 |
| 1 | 서미스터 |
| 2 | 서미스터 |
| 3 | LD-(바이어스) |
| 4 | PD+ |
| 5 | PD- |
| 6 | 쿨러+ |
| 7 | 냉각기- |
| 8 | LD-(RF) |
| 9 | 육로 |
● 개요도(단위: mm)
RF 커넥터: SMA
● 주문정보
시트 1 :
| 암호 | 일반적인 파장 |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN 버터플라이 패키지 |
시트 2 :
| 암호 | 아날로그 대역폭 |
| X | 0.1 ～ 12 GHz |
| Ku | 1～ 18GHz |
시트 3 :
| 암호 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| 파장 (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
시트 4 :
| 암호 | 커넥터 타입 | 비고 |
| A | FC/APC | 단일 모드 9 / 125 μm 파이버 피그테일, 0.9mm, 1m 길이 |
| S | SC / APC | |
| N | 커넥터 없음 |
●주의 사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
