LK-NYDMD DWDM 마이크로파 DFB 레이저 모듈
- 직접 변조 DFB 레이저
- 고동적 범위
- 파장: CWCM
- 18GHz 대역폭
- 낮은 임계 전류
- 높은 출력 전력
- SMA 커넥터가 있는 7핀 버터플라이 패키지
- 작동 케이스 온도: -40 ~ 70℃
- 신뢰성 향상
제품 설명
LK-NYDMD 레이저는 매우 넓은 대역폭을 요구하는 애플리케이션의 선형 광섬유 통신에서 뛰어난 성능을 제공하도록 설계된 우수한 직접 변조 분산 피드백(DFB) 레이저입니다. 기존 동축 케이블 시스템에 대한 최첨단 대안으로 사용되는 LK-NYDMD는 12GHz 또는 18GHz의 고주파 신호를 전송하는 데 탁월합니다.
이러한 레이저는 RF 신호의 무결성을 원래 형태로 보존함으로써 마이크로파 통신 네트워크의 신뢰성을 크게 향상시킵니다. 이러한 특성 덕분에 LK-NYDMD는 원격 안테나 제어, 원격 측정, 타이밍 및 참조 신호 분배, 측정 및 지연 회선 시스템과 같은 다양한 응용 분야에서 신호 품질을 크게 개선합니다.
LK-NYDMD는 통합 광 절연기, 열전 냉각기(TEC), 서미스터, 레이저 다이오드 칩, 모니터 포토다이오드를 갖추고 있으며, 이 모든 것이 견고한 7핀 버터플라이 패키지에 밀봉되어 밀폐형 보호를 보장하고 최고의 성능을 유지합니다.
기술 사양
| 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 상징 | 최소. | 맥스. | 단위 |
| 레이저 다이오드 순방향 전류 | If | - | 120 | mA |
| 레이저 다이오드 역전압 | V | - | 1 | V |
| 전면 파워 | Pf | - | 20 | dBm |
| PD 역전압 | V | - | 15 | V |
| 순방향 전류(PD) | Im | - | 2 | mA |
| 작동 온도 | To | -40 | +70 | ° C |
| 보관 온도 | Ts | -55 | +85 | ° C |
| 보관 상대 습도 | Sr | - | 85 | % |
| 광학 및 전기 사양(Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| 매개 변수 | 상징 | 시험 조건 | Min | 일반 | Max | 단위 | 주의 사항 |
| 파장 | λ | IF = IOP, 티 = 티OP | DWDM(ITU) 1550 - |
nm | |||
| 진동수 | - | X 옵션 | 0.1 | - | 12 | GHz의 | - |
| 쿠 옵션 | 1 | - | 18 | ||||
| 광학 출력 전력 | P | IF=Iop | - | 10 | - | mW | 1 |
| 테르홀드 전류 | Ith | λ=1550nm | - | - | 10 | mA | - |
| 동작 전류 | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| 동작 전압 | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| 경사면 효율성 | SE | - | 0.2 | - | - | W / A | - |
| 사이드 모드 억제 비율 | SMSR | λ=1550nm, 나F=Iop | 30 | - | - | dB | - |
| 상대 강도 소음 | RIN | - | -150 | -130 | dB / Hz의 | - | |
| 대역폭 (-3dB, I=60mA) | S21 | X 옵션 | - | 12 | - | GHz의 | - |
| 쿠 옵션 | - | 18 | - | ||||
| 반사 손실 | VSWR | X 옵션 | - | - | 2 | dB | - |
| 쿠 옵션 | - | - | 2.2 | ||||
| 입력 1dB 압축 | - | 15 | - | - | dBm | - | |
| 서미스터 저항 | Rth | @ 25 ° C | - | 10 | - | 콤 | - |
| TEC 전류 | It | - | - | - | 1.2 | A | 2 |
| TEC 전압 | Vt | - | - | 2.5 | V | 2 | |
| 정전용량(PD) | Ct | - | - | 20 | pF | - | |
| 모니터링 전류 | Im | - | 0.10 | - | 2.0 | mA | - |
| 암전류(PD) | Id | - | - | 50 | nA | - | |
배송 시 요청 사항:모든 레이저 칩은 번인에 대한 허용 가능한 수율을 달성해야 하는 대표적인 장치 로트를 사용하여 인증된 웨이퍼에서 나옵니다.
1. 레이저 온도 설정 25℃, 바이어스 전류 55mA
2. 작동 케이스 온도 -40~70℃

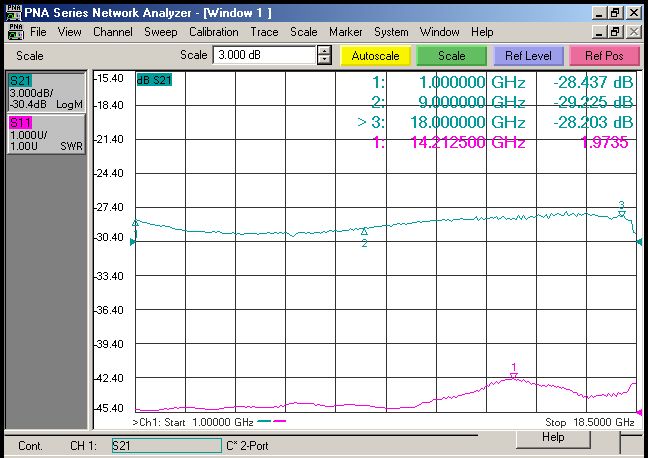

● 대표적인 데이터
(λ=1550nm, TC=25℃)
（그림 1 X- 밴드 S11 및 S22 데이터）
（그림 2 Ku- 밴드 S11 및 S22 데이터）

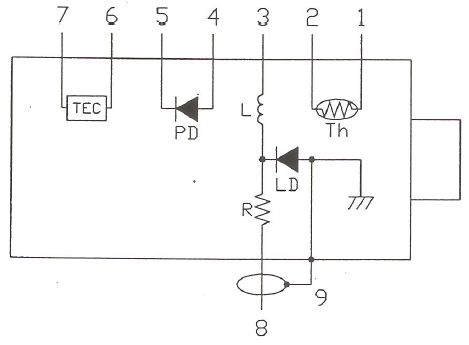

● 전기 회로도
| 선두# | 함수 |
| 1 | 서미스터 |
| 2 | 서미스터 |
| 3 | LD-(바이어스) |
| 4 | PD+ |
| 5 | PD- |
| 6 | 쿨러+ |
| 7 | 냉각기- |
| 8 | LD-(RF) |
| 9 | 육로 |

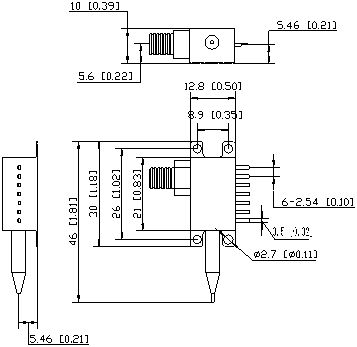

● 개요도(단위: mm[인치])
RF 커넥터: SMA
● 주문정보
시트 1 :
| 암호 | 기술설명 |
| DM | DWDM(Dense Wavelength Division Multiplexing) 7핀 버터플라이 패키지 |
시트 2 :
| 암호 | 아날로그 대역폭 |
| X | 0.1 ~ 12GHz |
| Ku | 1 ~ 18GHz |
시트 3 :
| 채널 | 주파수(THz) | 중심 파장(nm) | 채널 | 주파수(THz) | 중심 파장(nm) | |
| C01 | 원하는 사용자 정의 파장 | C37 | 193.7 | 1547.72 | ||
| C02 | 비 ITU, 1547nm – 1560nm | C38 | 193.8 | 1546.92 | ||
| C03 | 비 ITU, 1557nm – 1560nm | C39 | 193.9 | 1546.12 | ||
| C04 | 비 ITU, 1530nm – 1560nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
시트 4:
| 암호 | 커넥터 타입 | 비고 |
| A | FC/APC | 단일 모드 9 / 125 μm 파이버 피그테일, 0.9mm, 1m 길이 |
| S | SC / APC | |
| N | 커넥터 없음 |
● 주의사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
어플리케이션
고속 데이터 통신
안테나 원격
셀룰러 및 PCS 네트워크
아날로그 RF 링크 전송
군사 통신
추적, 원격 측정 및 제어
원격 측정 시스템
군사 및 국방 시스템
