LK-NY20E K-밴드 광 송신기
- 초광대역(25GHz보다 우수)
- DWDM
- 고동적 범위
- 높은 출력 전력
- 낮은 상대 강도 소음(RIN)
- 다양한 작업 모드 사용 가능
- 작동 케이스 온도:（-40℃～70℃）
- 출력 광 전력 최대 10mW
제품 설명
LK-NY20E K-밴드 광 송신기는 고출력 레이저 광원, 초광대역 리튬 니오베이트(LiNbO3) 강도 변조기, 전압 안정화 변환 회로, 구동 회로, 모니터링 및 표시 회로를 통합한 정교한 광통신 장치입니다.
이 송신기는 DWDM(Dense Wavelength Division Multiplexing)에 대한 국제 전기 통신 연합(ITU) 표준에 맞는 파장에서 변조된 광 신호를 출력하도록 설계되었습니다. 25GHz를 초과하는 변조 대역폭을 자랑하여 고속 데이터 전송이 가능합니다. 이 장치는 최대 10mW의 출력 광 전력을 제공할 수 있으며 출력 광 파장에서 뛰어난 안정성을 제공합니다.
LK-NY20E 시리즈는 단일 양의 전원 공급 전압에서 작동하여 +12V에서 +36V까지의 전압 범위에서 안정적인 성능을 보장합니다. 또한 송신기에는 전원 공급과 광 출력 모두의 정상 작동을 확인하는 표시 기능이 포함되어 있어 시스템 모니터링 및 유지 관리를 위한 안정적인 상태 표시를 제공합니다.
기술 사양
절대 최대 정격
| 매개 변수 | 상징 | 최소. | 일반 | 맥스. | 단위 |
| 보관 온도 | TSTG | -55 | +25 | +85 | ℃ |
| 작동 온도 | TC | -40 | +25 | +70 | ℃ |
| RF 입력 전력1 | Pin | - | +15 | +25 | dBm |
| 전압 | Vin | +12 | +12 | +36 | V |
(1) 연속파(CW) 작업 모드.
광학 및 전기 사양 (TC = 22±3℃)
| 매개 변수 | 상징 | 최소. | 일반 | 맥스. | 단위 | 주의 사항 |
| 파장 | λ | 1527.99 | - | 1563.05 | nm | ITU 표준 |
| 주파수（3dB） | f3dB | 2 | - | 25 | GHz의 | - |
| 광 출력 전력 | P | 10 | - | - | mW | - |
| 상대 강도 노이즈 | 린 | - | - | -155 | dBc / Hz | - |
| 반사손실(VSWR) | VSWR | - | - | 2.5 | - | - |
| 입력 1dB 압축 | - | +17 | - | - | dBm | - |
전원 공급 (TC = 22±3℃)
| 매개 변수 | 최소. | 일반 | 맥스. | 단위 |
| 전압 | +12 | +12 | +36 | V |
| Current(2) | 0.4 | 0.7 | 1.2 | A |
(2)시험조건：Vin=+12V.
● 일반적인 응답 곡선

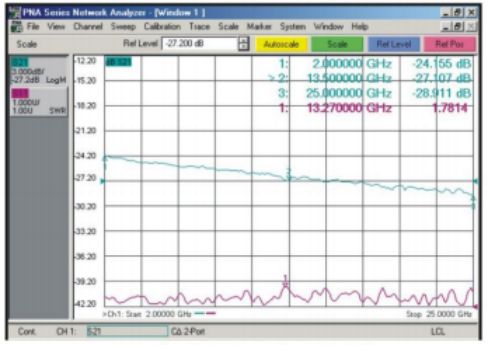

그림 1 LK-NY20E K-밴드 송신기 일반적인 응답 곡선
● 치수 단위：mm[인치]

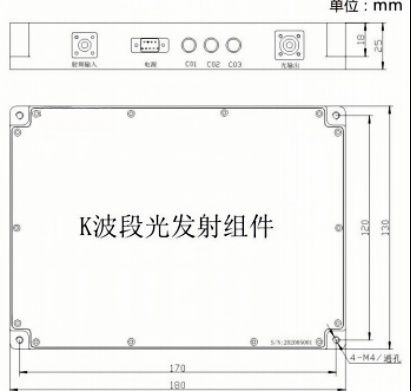

그림 2 LK-NY20E 송신기 치수
RF 커넥터: SMA
전원 커넥터：J30J-9-ZKP
● 전원 공급 장치의 핀
| 매개 변수 | 제품소개 | ||||||||
| 핀 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 전압 | Vin | NC | GND | NC | |||||
● 주문정보
시트 1 :
| 상징 | 제품소개 |
| 20E | K-밴드 외부 변조 송신기 |
시트 2 :
| 암호 | 주파수(THz) | 파장 (nm) | 암호 | 주파수(THz) | 파장 (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
시트 3 :
| 상징 | 제품소개 |
| PM1 | 팬더섬유 |
| PM2 | 타원형 섬유 |
시트 4 :
| 상징 | 제품소개 |
| CM | 사용자 정의 |
| A | FC / APC |
어플리케이션
안테나 & 레이더
새콤
전자 대응책 시스템
아날로그 RF 링크 전송/지연
광대역 무선 통신
이동통신 기지국
DWDM 시스템
분산형 레이더 시스템
