LK-MAMPD-4 다중채널 고속 증폭 마이크로파 광 검출기
- 고속, 넓은 대역폭
- 통합된 바이어스-T
- O/E 하이브리드 통합
- 높은 이득, 낮은 잡음, 광대역
- 밀폐형 SMA 커넥터
- 낮은 암전류, 높은 신호대잡음비.
- 소형 폼 팩터.
제품 설명
LK-MAMPD-4는 광대역 인듐 갈륨 비소(InGaAs) 포토다이오드와 저잡음 증폭기를 통합한 최첨단 광전자 하이브리드 시스템입니다. 이 포토다이오드는 1000~1650나노미터의 스펙트럼 응답 파장 범위를 특징으로 합니다. 시스템 내의 저잡음 증폭기는 15데시벨의 무선 주파수(RF) 이득을 제공하여 신호 무결성과 증폭을 보장합니다.
LK-MAMPD-4는 12기가헤르츠와 18기가헤르츠의 대역폭을 제공하여 다양한 고속 통신 및 감지 요구 사항을 충족할 수 있습니다. 이 모듈은 많은 전자 시스템에서 표준인 +5볼트 공급 전압에서 작동하도록 설계되었습니다. 표준 단일 모드 9/125마이크로미터 광섬유와 호환되어 기존 광섬유 네트워크와 원활하게 통합됩니다. RF 출력 포트에는 최적의 신호 전송과 최소 신호 손실을 위해 50옴으로 임피던스 매칭된 SMP 호환 커넥터가 있습니다.
LK-MAMPD-4는 밀폐형 밀봉 공정으로 제작되어 환경 요인에 대한 강력한 보호 기능을 제공하여 내구성과 신뢰성을 향상시킵니다. 무게가 62g 미만인 컴팩트한 폼 팩터로 무게가 고려되는 애플리케이션에 유리합니다. 이 모듈은 유해 물질 제한(RoHS) 지침 2.0을 준수하도록 인증되어 엄격한 환경 및 안전 표준을 준수하고 있음을 확인합니다.
기술 사양
| 일반 및 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 심. | 일반 | 평점 | 단위 |
| 보관 온도 범위 | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| 작동 케이스 온도 범위 | TC | 25 | -40 ~ +85 | ℃ |
| 바이어스 전압 | VR | +5 | +5 ～ +9 | V |
| 광 입력 전원 | 핀 | 0 | +10 | dBm |
| 번아웃 광 파워 | PB | - | +13 | dBm |
| 납납땜 온도 | Tp | 280(10초) | 330(10초) | ℃ |
| 전기적/광학적 특성(TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| 매개 변수 | 심 | 시험 조건 | 매개변수 값 | 단위 | ||
| 파장 범위 | λ | - | 1000 ～ 1650 | nm | ||
| 주파수 범위 | - | - | X - 밴드 | 쿠 - 밴드 | - | |
| 작은 신호 대역폭 | f- 3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 2 ～ 18 | GHz의 | |
| 응답 성 | Re | VR =+5V, 피in =10mW | λ = 1310nm | 0.8 이상 | 0.85 이상 | A / W |
| λ = 1550nm | 0.85 이상 | 0.8 이상 | ||||
| 진폭 평탄도 | A | TC =-45～+85℃ | ≤ ± 2 | dB | ||
| 포화 광학 전력 | Ps | VR =+ 5V, λ = 1550nm AC 변조 |
10 | dBm | ||
| RF 신호 이득(일반) | G | - | 15 ± 1 | dB | ||
| 포화 RF 출력 전력 | P아웃 | - | +3 | dBm | ||
| 출력 VSWR | VSWR | - | 2 이하 | - | ||
| 출력 임피던스 | RL | - | 50 | Ω | ||
● 일반적인 응답 곡선
（그림 1 X - 밴드 광 검출기 주파수 응답）

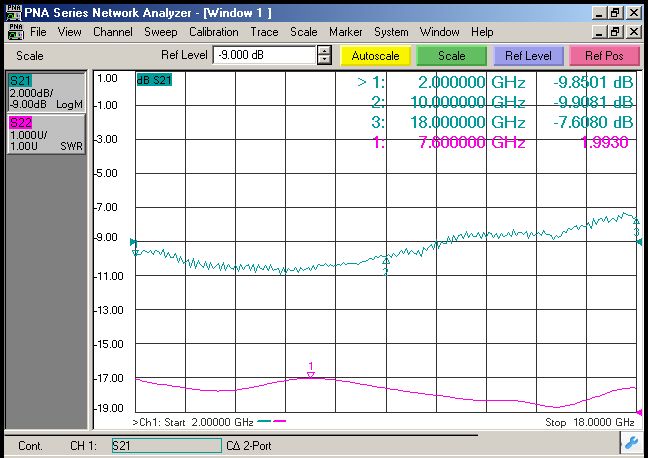

（그림 2 Ku-밴드 광검출기 주파수 응답）

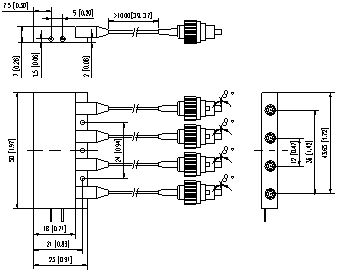

● 치수 및 핀 ( 단위 : mm[인치] )
RF 커넥터: SMP
● 주문정보
시트 1 :
| 암호 | 아날로그 대역폭 |
| X | 0.2 ～ 12 GHz |
| Ku | 2 ～ 18 GHz |
시트 2 :
| 암호 | 커넥터 타입 | 비고 |
| N | 커넥터 없음 | 단일모드 9 / 125 μm 파이버 피그테일 |
| A | FC/APC | |
| P | FC/PC |
● 주의사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
당사의 모든 표준 광검출기는 모듈로 맞춤 제작이 가능합니다!
어플리케이션
레이더 정보 처리
전자전
안테나 측정
광섬유 통신
보안 및 감시
