LK-NY55D 고출력 DWDM DFB 레이저
- 직류 커플링
- 고동적 범위
- 낮은 임계값 전류
- 고출력
- 14핀 버터플라이 패키지
- 작동 케이스 온도: -20 ~ 70℃
- 높은 신뢰성
- 최대 100mw 고출력 출력
- 편광 유지(PM) 파이버
제품 설명
LK-NY55D 레이저는 CATV 및 DWDM 시스템 내에서 외부 변조기와 통합하기에 이상적인 고출력 파장 특정 광 방출기 역할을 하도록 설계되었습니다. 특히 슈퍼 트렁킹 및 분배와 관련된 애플리케이션에 적합합니다. 이 시리즈에서 제공하는 파장은 범위 및 채널 사양 측면에서 ITU 그리드 표준을 준수합니다.
이 시리즈는 편광 유지(PM) 파이버와 함께 제공되며 직류(DC) 커플링을 특징으로 합니다. 통합 열전 냉각기(TEC), 온도 감지용 서미스터, 광 전력 모니터링용 모니터 포토다이오드가 포함되어 있습니다. 이 모듈은 OC-14 핀 레이아웃과 호환되는 48핀 버터플라이 패키지에 들어 있으며 패키지 자체 내에 광 아이솔레이터가 통합되어 있습니다.
기술 사양
| 전기적/광학적 특성(TC = 25 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| 매개 변수 | 심. | 상태 | Min | 일반 | Max | 단위 |
| 진동수 | f | - | 0.01 | - | 1 | GHz의 |
| 대역폭(-3dB, I=200mA) | S21 | - | 1 | GHz의 | ||
| 광학 출력 전력 | P | 40 mW 버전, T = Tset, IF = IOP50 mW 버전, T = Tset, IF = IOP63 mW 버전, T = Tset, IF = IOP80 mW 버전, T = Tset, IF = IOP100 mW 버전, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| 테르홀드 전류 | 이스 | 트로이 | - | - | 40 | mA |
| 동작 전류 | op | 40mW 버전, BOL 50mW 버전, BOL 63mW 버전, BOL 80mW 버전, BOL 100mW 버전, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| 동작 전압 | 보프 | 볼, 나F = IOP | - | - | 2.5 | V |
| 피크 파장 | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| 상대 강도 소음 | 린 | - | - | - | -160 | dB / Hz의 |
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 편광소광비 | 위한 | IF = IOP | 17 | - | - | dB |
| T에 대한 파장 드리프트C 범위 | Δλ홈 | 티 = 티OP | - | - | 40 | pm |
| 서미스터 저항 | R번째 | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| 서미스터 온도 계수 | TCTH | TOP=25℃ | - | -4.4 | - | %/기음 |
| TEC 전류 | 아이텍 | -20℃<TC | -1.0 | - | 1.5 | A |
| TEC 전압 | 브이텍 | -20℃<TC | -2.0 | - | 3.0 | V |
| RF 임피던스 | 진 | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| PD 전류 모니터링 | Im | IF = IOP, VMPD = -5V | 0.1 | - | 2.5 | mA |
| PD 모니터링 암전류(PD) | Id | IOP = 0mA, VMPD = -5V | - | - | 0.2 | uA |
| 일반 및 절대 최대 정격 | |||||
|---|---|---|---|---|---|
| 매개 변수 | 심. | 상태 | 최소. | 맥스. | 단위 |
| 레이저 전방 DC 전류 | If | - | - | 750 | mA |
| 레이저 역전압 | V | - | - | 2 | V |
| 포토다이오드 역전압 | VR | - | - | 10 | V |
| 작동 온도 | 에 | - | -20 | +70 | ° C |
| 보관 온도 | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500Ω, C = 100pF | -500 | 500 | V |
참고사항: 모든 레이저 칩은 번인에 대한 허용 가능한 수율을 달성해야 하는 대표적인 장치 로트를 사용하여 인증된 웨이퍼에서 나옵니다.

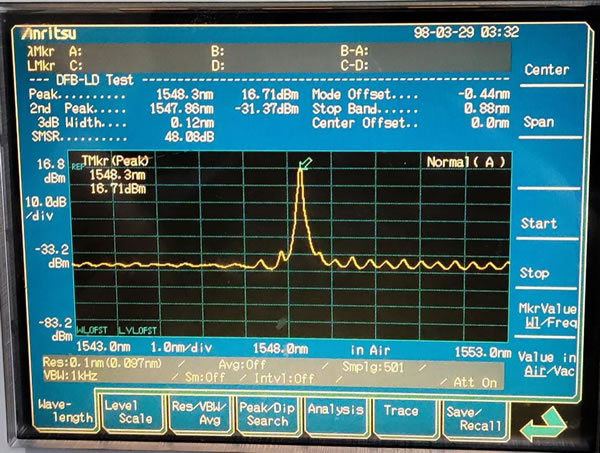

● 대표적인 데이터

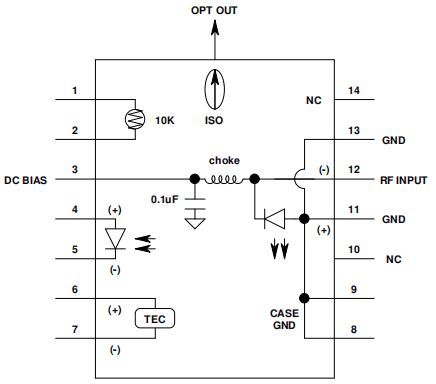

● 전기 회로도
| 선두# | 함수 | 선두# | 함수 |
| 1 | 서미스터 | 8 | GND |
| 2 | 서미스터 | 9 | GND |
| 3 | LD-(바이어스) | 10 | NC |
| 4 | PD 양극 | 11 | 접지(LD+) |
| 5 | PD 음극 | 12 | RF 입력 |
| 6 | 쿨러+ | 13 | 접지(LD+) |
| 7 | 냉각기- | 14 | NC |

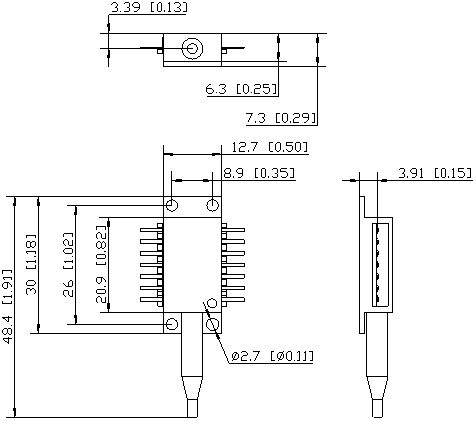

● 치수 및 핀 ( 단위 : mm[인치] )
RF 커넥터: SMA
● 주문정보
시트 1 :
| 암호 | 제품소개 |
| 55 | DWDM 고전력 14핀 버터플라이 패키지 |
시트 2 :
| 암호 | 광 파워 |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
시트 3 :
| 채널 | 주파수(THz) | 중심 파장(nm) | 채널 | 주파수(THz) | 중심 파장(nm) | |
| C01 | 원하는 사용자 정의 파장 | C37 | 193.7 | 1547.72 | ||
| C02 | 비 ITU, 1547nm – 1560nm | C38 | 193.8 | 1546.92 | ||
| C03 | 비 ITU, 1557nm – 1560nm | C39 | 193.9 | 1546.12 | ||
| C04 | 비 ITU, 1530nm – 1560nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
시트 4 :
| 암호 | 제품소개 |
| PM | PM-FC/APC 파이버 커넥터, 0.9mm, 1m 길이 |
● 주의사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
어플리케이션
CATV
DWDM
자유 공간 광학
슈퍼트렁킹 및 분배、
광 네트워크에서의 신호 전송
