LK-NY55T 고전력 DWDM 송신기
- 최대 100mw 고출력 출력
- 낮은 상대 강도 소음(RIN)
- 고도로 통합된 모듈 패키징
- 높은 신뢰성
- 선택 가능한 ITU 파장
제품 설명
LK-NY55T 송신기는 주로 고출력 분산 피드백(DFB) 레이저로 구성되며 자동 광 전력 제어 회로, 자동 온도 제어 회로, 전압 안정화 변환 회로, 모니터링 및 표시 회로로 보완됩니다. 이 장치는 Dense Wavelength Division Multiplexing(DWDM) 애플리케이션을 위한 ITU 채널 파장 표를 확장하도록 설계되어 광범위한 스펙트럼 호환성을 보장합니다.
낮은 상대 강도 노이즈를 유지하면서 최대 100mW의 출력 전력을 달성할 수 있으며, 모듈은 또한 안정적인 광 통신을 위한 중요한 매개변수인 출력 파장에서 뛰어난 안정성을 보여줍니다. 송신기는 단일 양의 전원 공급 장치에서 작동하며 +7V에서 +36V의 전압 범위에서 안정적으로 유지됩니다. 또한 LK-NY55T 송신기에는 전원 공급 장치와 광 출력 모두의 정상 작동을 알리는 표시 기능이 장착되어 있습니다.
기술 사양
절대 최대 정격
| 매개 변수 | 상징 | 최소. | 일반 | 맥스. | 단위 |
| 보관 온도 | TSTG | -40 | +25 | +85 | ℃ |
| 작동 온도 | TC | -20 | +25 | +70 | ℃ |
| 전압 | Vin | +7 | +12 | +36 | V |
광학 및 전기 사양 (TC = 22±3℃)
| 매개 변수 | 상징 | 상태 | 최소. | 일반 | 맥스. | 단위 |
| 파장 | λ | - | - | C 밴드 | - | nm |
| 광 출력 전력 | P | - | 40 | - | 100 | mW |
| 상대 강도 노이즈 | 린 | - | - | -163 | -160 | dBc / Hz |
| 사이드 모드 억제 비율 | SMSR | - | 30 | - | - | dB |
| TC 범위에 따른 파장 드리프트 | Δλ홈 | 티 = 티OP | - | - | 50 | pm |
전원 공급 (TC = 22±3℃)
| 매개 변수 | 최소. | 일반 | 맥스. | 단위 |
| 전압 | +7 | +12 | +36 | V |
| Current(1) | 0.3 | 0.6 | 1 | A |
(1)시험조건：Vin=+12V.

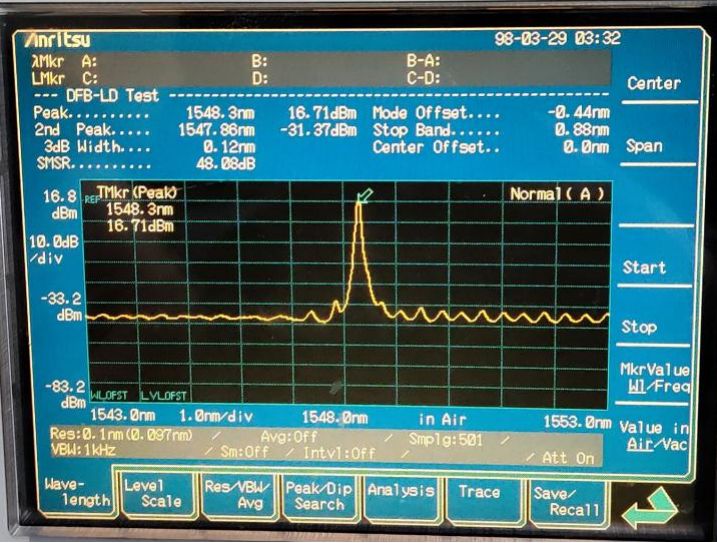

● 일반적인 스펙트로그램
그림 1 LK-NY55T 송신기 일반적인 스펙트로그램

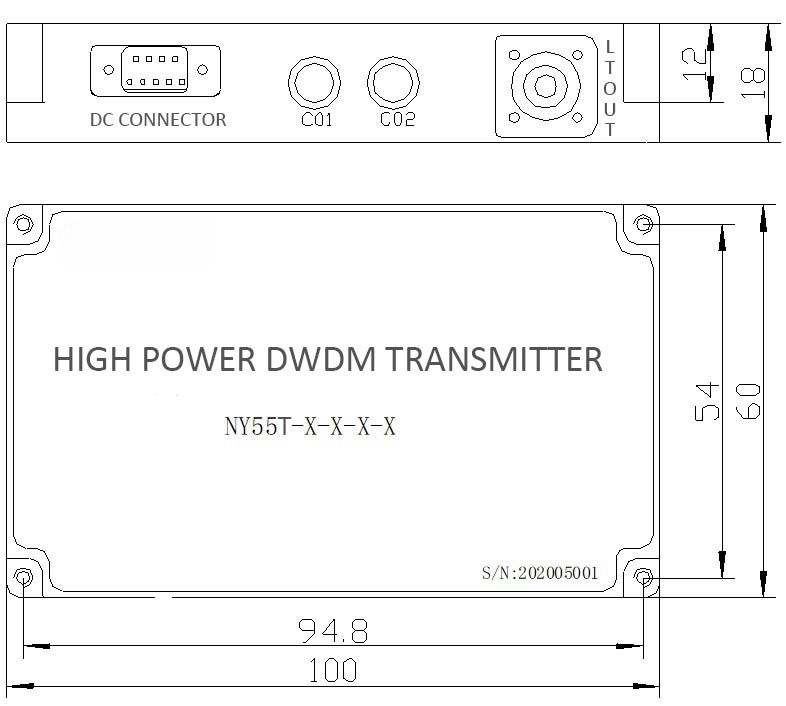

● 치수 단위：mm[인치]
그림 2 LK-NY55T 송신기 치수
RF 커넥터: SMA
전원 커넥터：J30J-9-ZKP
● 전원 공급 장치의 핀
| 매개 변수 | 기술설명 | ||||||||
| 핀 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 전압 | 빈 | NC | GND | NC | |||||
● 주문정보
시트 1 :
| 암호 | 광 전력 |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
시트 2:
| 암호 | 파장 |
| 1 | 1550nm |
| 2 | 맞춤형（ITU） |
시트 3 :
| 암호 | 섬유 유형 |
| PM1 | 팬더섬유 |
| PM2 | 타원형 섬유 |
시트 4 :
| 암호 | 광 커넥터 |
| CM | 사용자 정의 |
| A | FC / APC |
어플리케이션
광섬유 통신
광섬유 감지
DWDM 시스템
우주광통신
