LK-HSPD 고속 InGaAs 광 검출기
- 넓은 대역폭, 고속
- 통합된 바이어스-T
- DC 결합
- 밀폐형 SMA 커넥터
- 낮은 암전류, 높은 신호대잡음비.
- 소형 폼 팩터.
제품 설명
LK-HSPD 고속 감지 모듈은 디지털 및 아날로그 용도에 맞게 설계되었습니다. 이 모듈에는 1250~1650nm 범위의 응답 파장을 가진 InGaAs PIN 포토다이오드와 필수적인 매칭 전자 장치가 장착되어 있습니다.
LK-HSPD는 8GHz, 12GHz, 18GHz, 22GHz, 30GHz의 대역폭을 제공할 수 있습니다. 모듈의 작동은 특정 모델에 따라 +3.3V 또는 +5V의 전원 공급 장치를 기반으로 합니다. 9/125μm의 표준 단일 모드 파이버와 함께 작동하도록 설계되었습니다. RF 출력은 SMA 호환 커넥터 또는 2.92mm 커넥터를 갖추고 있으며, 둘 다 50옴 임피던스 매칭을 갖추고 있습니다.
LK-HSPD는 환경적 요인으로부터 보호하기 위해 밀폐되어 내구성과 신뢰성을 향상시킵니다. 15g 미만의 무게로 가벼운 디자인을 자랑하며, 무게가 중요한 요소인 애플리케이션에 이상적입니다. 이 모듈은 유해 물질 제한(RoHS) 지침 2.0에 따라 인증을 받았으며, 엄격한 환경 및 안전 규정을 준수한다는 것을 확인합니다.
기술 사양
| 일반 및 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 심. | 일반 | 평점 | 단위 |
| 보관 온도 범위 | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| 작동 케이스 온도 범위 | TC | 25 | -40 ～ +85 | ℃ |
| 바이어스 전압 | VR | 3.3 또는 5 | 2.8 ～ 5.25 | V |
| 광 입력 전원 | 핀 | +3 | +10 | dBm |
| 번아웃 광 파워 | PB | - | +13 | dBm |
| 납납땜 온도 | Tp | 280(10초) | 330(10초) | ℃ |
| 전기적/광학적 특성 (TC = 22 ± 3℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 매개 변수 | 심 | 시험 조건 | 매개변수 값 | 단위 | ||||||
| 파장 범위 | λ | - | 1000 ~ 1650 | nm | ||||||
| 주파수 범위 | - | - | C 밴드 | 엑스밴드 | 구 밴드 | Ku+-밴드 | K+-밴드 | 플러스 | - | |
| 작은 신호 대역폭 | f- 3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz의 | |
| 응답 성 | Re | VR , Pin=1mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | 0.8 이상 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | 0.75 이상 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| 진폭 평탄도 | A | TC =-40～+85℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| 출력 VSWR | VSWR | - | 2 이하 | 2 이하 | 2.5 이하 | 2.5 이하 | 2.5 이하 | 2.5 이하 | - | |
| 바이어스 전압 | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| RF 커넥터 | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| 포화 광학 전력 | Ps | VR , λ = 1550nm AC 변조 |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| 다크 커런트 | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| 포화 RF 출력 전력 | 입술을 삐쭉 거리다 | - | -10 | dBm | ||||||
| 출력 임피던스 | RL | - | 50 | Ω | ||||||
● 일반적인 응답 곡선
(VR , λ=1550nm , TC =25 ºC , 핀=0dBm)
(그림 1 C-밴드 광검출기 주파수 응답)

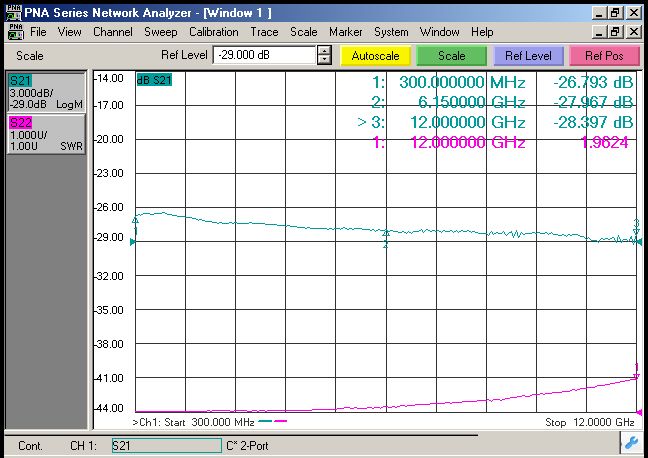

(그림 2 X-밴드 광검출기 주파수 응답)
(그림 3 Ku-Band 광검출기 주파수 응답)
(그림 4 K+ -대역 광검출기 주파수 응답)
● 치수 및 핀 (단위:mm[인치])
RF 커넥터: SMA 또는 2.92mm
● 주문정보
시트 1 :
| 암호 | 아날로그 대역폭 |
| C | 0.1 ～ 8GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| 참고자료 | 0.3 ～ 18 GHz |
시트 2 :
| 암호 | 커넥터 타입 | 비고 |
| N | 커넥터 없음 | 단일 모드 9/125 μm 파이버 피그테일 |
| A | FC / APC | |
| P | FC / PC |
● 주의사항
섬유 손상을 방지하기 위해 섬유 굽힘 반경은 20mm 이상이어야 합니다.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송 및 사용 시 적절한 ESD 보호가 필요합니다.
당사의 모든 표준 광검출기는 모듈로 맞춤 제작이 가능합니다!
어플리케이션
광섬유 통신
레이더 정보 처리
전자전
고속 신호 테스트 및 측정
보안 및 감시
