LK-DS-HES-S 무선고도계 시뮬레이터 표준 케이스(맞춤형)
- 넓은 시뮬레이션 높이 범위(0~22000 이상)
- 높은 지향성 억제율
- 높은 시뮬레이션 고도계 정확도(≥1‰)
- 선택적인 시뮬레이션 구성(210개 이상의 구성 지원)
- 수동 스위치와 자동 스위치 ;
- 부피 소형화, 강력한 전자기 호환성, 높은 작업 신뢰성;
- 다양한 제어 모드: UART, LAN 등
- PXI, VXI, LXI 등 다양한 표준 테스트 플랫폼 인터페이스.
제품 설명
LK-DS-HES 시리즈 무선 고도계 시뮬레이터는 무선 고도계 시뮬레이터 개발, 교정 및 유지관리의 복잡한 요구 사항을 충족하도록 세심하게 제작된 특수 광전 지연 시스템입니다. 이 시스템은 광섬유를 전송 매체로 사용하고 광 지연 현상을 활용하여 RF 마이크로파 신호의 공간 전파를 정확하게 복제하는 정교한 광섬유 지연 회선 기술로 뒷받침됩니다. 이 혁신적인 접근 방식을 통해 다양한 고도에서 신호 전송을 에뮬레이션하고 정확하게 정량화할 수 있습니다.
기존의 표면 탄성파(SAW) 지연 회선 시스템과 대조적으로 LK-DS-HES 시리즈는 다음과 같은 향상된 기능을 선보입니다.
광범위한 주파수 대역폭, 뛰어난 지향성 억제, 고급 트리플 트랜싯 신호 관리:, 재보정 없이 연장된 서비스 수명, 최적화된 작업 안정성
이러한 고급 기능 덕분에 LK-DS-HES 시리즈는 무선 고도계 시뮬레이터 애플리케이션에 최고의 선택이 되었으며, 기존 SAW 지연 회선 시스템의 성능과 안정성을 뛰어넘었습니다.
기술 사양
전기적/광학적 특성
| 매개 변수 | 매개 변수 값 | 단위 | 비고 | ||
| Min | 일반적인 | Max | |||
| 진동수 범위 | 4 | - | 4.6 | GHz의 | |
| 진폭 응답 | - | ± 1.5 | ± 2 | dB | |
| 높이 시뮬레이션 | 1 | - | 22000 | m | 확장 |
| 높이의 정확도를 시뮬레이션합니다 | 0.5% | 1% | - | - | |
| 최대 입력 전력 | - | 2 | 사용자 정의 | W | 연속파 |
| - | 100 | 사용자 정의 | W | 맥파 | |
| 입력 VSWR | - | 1.3 | 1.5 | - | |
| 출력 VSWR | - | 1.3 | 1.5 | - | |
| 임피던스 | - | 50 | - | Ω | |
| 감쇠의 조정 가능한 범위를 시뮬레이션합니다. | - | 80 | 사용자 정의 | dB | |
| 직선 억제율 | 60 | 80 | - | dBc | |
| 삼중 교통 신호 | 아니 | ||||
| 작동 온도 범위 | -40 | - | +70 | ℃ | 품질 등급에 따라 맞춤화됨 |
| 보관 온도 범위 | -55 | - | +85 | ℃ | |
| 높이 대 온도 시뮬레이션 | - | - | 7 | ppm/℃ | |
| 정확도 대 온도 시뮬레이션 | - | 3 | 6 | % / ℃ | 보상 가능 |

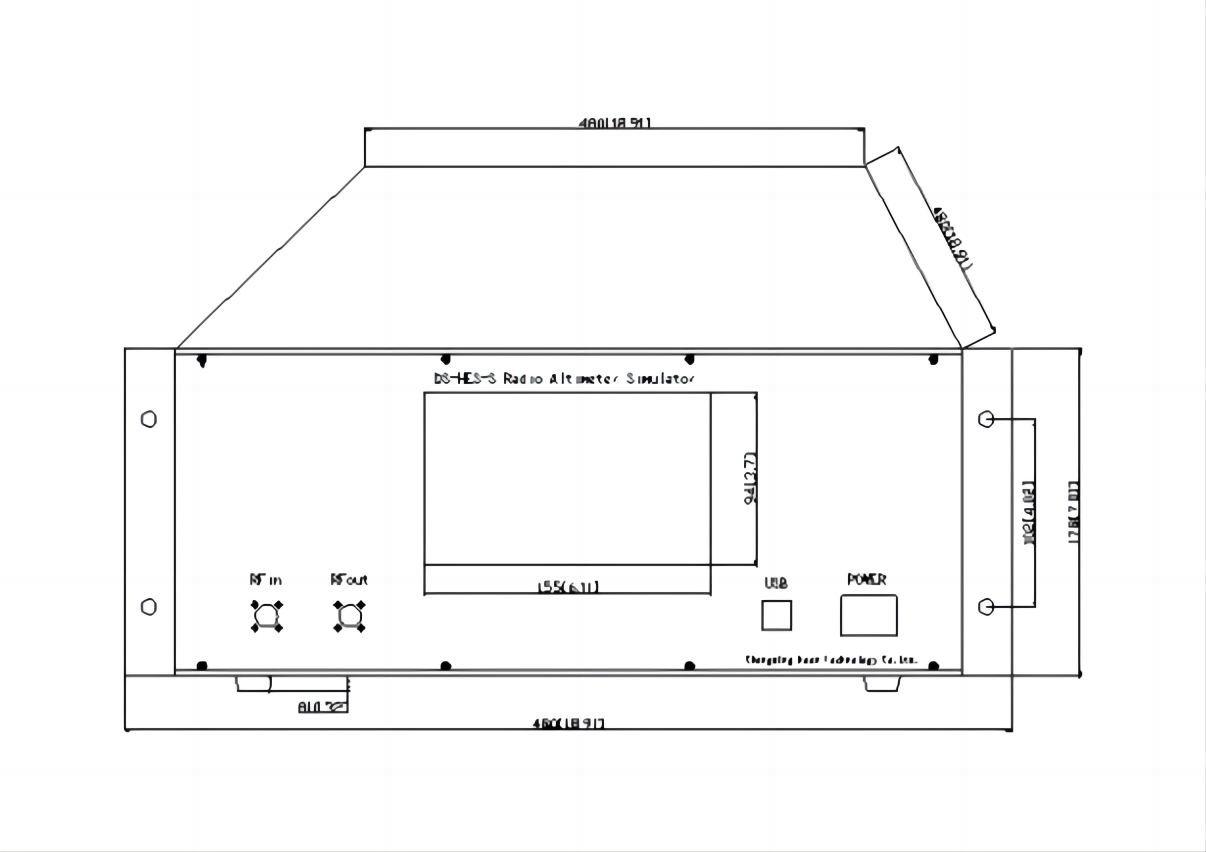

패키지 및 핀 (단위: mm[인치])
RF 커넥터: SMA-K(맞춤형)
DC 커넥터：DE-9PS（맞춤형）
어플리케이션
장소: 레이더, AEW, 위성, 헬리콥터 등을 위한 무선 고도계
고도계의 정확도를 측정하다
연구 및 추적의 비밀성 측정
기타 매개변수 측정
