LK-D-SS-12-T 시리즈 광 지연 라인 및 광 시뮬레이터
- 대역폭 최대 12GHz
- 높은 동적 범위
- 광범위한 온도 적용
- 낮은 진폭 응답
- 사용자 정의 시간 지연
제품 설명
마이크로파 광자학 기술에 의존하는 LK-D-SS-12-T 시리즈 광 지연 회선 및 광 시뮬레이터는 뛰어난 성능을 제공하며 레이더 테스트, 신호 처리, 위상 배열 안테나, 안테나 시뮬레이션 및 위상 잡음 테스트에 널리 사용됩니다. 이 장치는 낮은 삽입 손실, 높은 동적 범위, 강력한 전자기 격리 및 측정할 수 없는 삼중 전송 신호를 처리하는 기능으로 전체 L/S/C/X 주파수 대역에서 효율적으로 작동할 수 있습니다. 이러한 특징으로 인해 고정밀 광학 및 마이크로파 신호 처리에 이상적입니다.
기술 사양
전기적/광학적 특성
| 매개 변수 | 매개변수 값 | 단위 | 비고 | ||
| Min | 일반적인 | Max | |||
| 주파수 범위 | 1 | - | 12 | GHz의 | |
| 진폭 평탄도 | - | ± 2 | ± 2.5 | dB | |
| 시간 지연 | 0.01 | - | 150 | us | 사용자 정의 |
| 지연 정확도 | -5‰ | - | +5‰ | - | |
| 삽입 손실 | 0 | 20 | 30 | dB | 사용자 정의 |
| 입력 VSWR | - | 1.8 | 2 | - | |
| 출력 VSWR | - | 1.8 | 2 | - | |
| 임피던스 | - | 50 | - | Ω | |
| 입력 1dB 압축 | - | +13 | +17 | dBm | |
| 스퓨리어스 신호 제거율 | 60 | - | - | dBc | |
| 잡음 지수 | - | 45 | 55 | dB | 5us, 25℃ |
| 온도 작동 | -55 | - | +85 | ℃ | 주문 정보 보기 |
| 저장 온도 | -55 | - | +85 | ℃ | |
| 상대 지연 vs. 온도 | - | - | 7 | ppm/℃ | |
| 삽입 손실 대 온도 | - | 2 | 4 | % / ℃ | |
커넥터 설명 및 전원 공급
| 핀 | 1, 2 | 3 | 6, 7 | 8, 9 |
| 전압 | NC | GND | + 12V | NC |
| 현재 평가 | - | - | 0.3 | - |
| 최대 전류 | 1 |

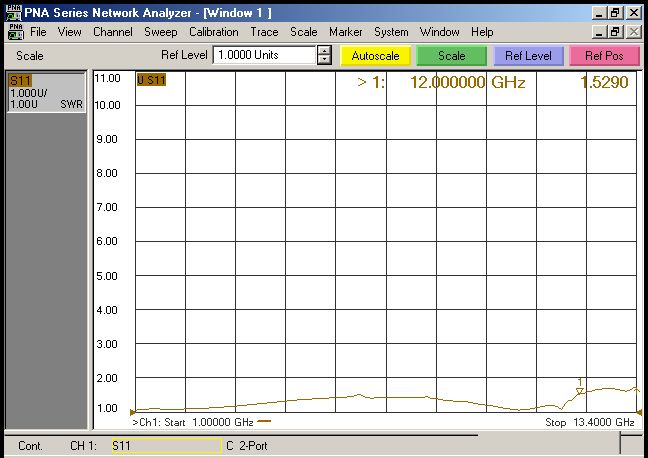

일반적인 응답 곡선(25℃)
치수 및 핀 (단위: mm[인치])
RF 커넥터: SMA-K(맞춤형)
DC 커넥터：DE-9PS（맞춤형）
| 제품 유형 | LK-D-SS-12-TG | 비고 | |||||
| 시간 지연(미국) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| 엑스(mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| 제품 유형 | LK-D-SS-12-TP | 비고 | |||||
| 시간 지연（미국） | 8 | 35 | 60 | 80 | 110 | 150 | 콤팩트 |
| 엑스(mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
주문 정보
| 제품 유형 | 패키지 | 품질 수준 | 온도 작동 | 저장 온도 |
| LK-D-SS-12-TGI | Standard | 산업 등급 | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | 중간 등급 | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | 특급 | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | 콤팩트 | 산업 등급 | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | 중간 등급 | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | 특급 | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
비고：1. T는 지연선의 최대값이며 단위는 마이크로초(us)입니다.
어플리케이션
레이더 테스트/교정
신호 처리
전자전쟁
위상 안테나 배열
안테나 시뮬레이션
관련 제품
LK-D-SS-12-T 시리즈 광 지연 회선 및 광 시뮬레이터를 도시에 공급합니다.
