LK-SSPD 미니 고속 InGaAs 광 검출기
- 넓은 대역폭, 고속
- 높은 반응성
- 통합된 바이어스-T
- 높은 채도 입력
- 밀폐형 SMA 커넥터
- 낮은 암전류, 높은 신호대잡음비.
- 소형 폼 팩터.
제품 설명
LK-SSPD 고속 광 검출기는 디지털 및 아날로그 애플리케이션을 수용하도록 설계되었습니다. 이 모듈에는 파장 응답이 1000~1650nm인 InGaAs PIN 광 다이오드와 필수적인 매칭 전자 장치가 장착되어 있습니다.
LK-SSPD는 20GHz 대역폭을 제공할 수 있습니다. +5V 전원 공급 장치로 작동하며 입력을 위한 표준 단일 모드 9/125μm 파이버와 호환됩니다. RF 출력은 50옴으로 임피던스 매칭된 SMP 호환 커넥터를 사용합니다.
LK-SSPD는 소형 하우징에 밀폐되어 있으며 무게는 8g 미만입니다.
기술 사양
| 일반 및 절대 최대 정격 | ||||
|---|---|---|---|---|
| 매개 변수 | 심. | 일반 | 평점 | 단위 |
| 보관 온도 범위 | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| 작동 케이스 온도 범위 | TC | 25 | -40 ~ +85 | ℃ |
| 바이어스 전압 | VR | +5 | +5 ～ +9 | V |
| 광 입력 전원 | 핀 | +3 | +10 | dBm |
| 번아웃 광 파워 | PB | - | +13 | dBm |
| 납납땜 온도 | Tp | 280(10초) | 330(10초) | ℃ |
| 전기적/광학적 특성(TC = 22 ± 3℃) | |||||
|---|---|---|---|---|---|
| 매개 변수 | 심 | 시험 조건 | 매개변수 값 | 단위 | |
| 파장 범위 | λ | - | 1000 ～ 1650 | nm | |
| 주파수 범위 | - | - | 쿠 + 밴드 | - | |
| 작은 신호 대역폭 | f- 3dB | TC = 22 ± 3℃ | 0.3 ～ 20 | GHz의 | |
| 응답 성 | Re | VR=+5V, Pin =1mW | λ = 1310nm | 0.9 이상 | A / W |
| λ = 1550nm | 0.85 이상 | ||||
| 진폭 평탄도 | A | TC =-45～+85℃ | ≤ ± 2 | dB | |
| 포화 광학 전력 | Ps | VR= 5v, λ = 1550nm AC 변조 |
+17 | dBm | |
| 다크 커런트 | Id | VR=+5V | ≤ 10 | nA | |
| 포화 RF 출력 전력 | P아웃 | - | -10 | dBm | |
| 출력 임피던스 | RL | - | 50 | Ω | |

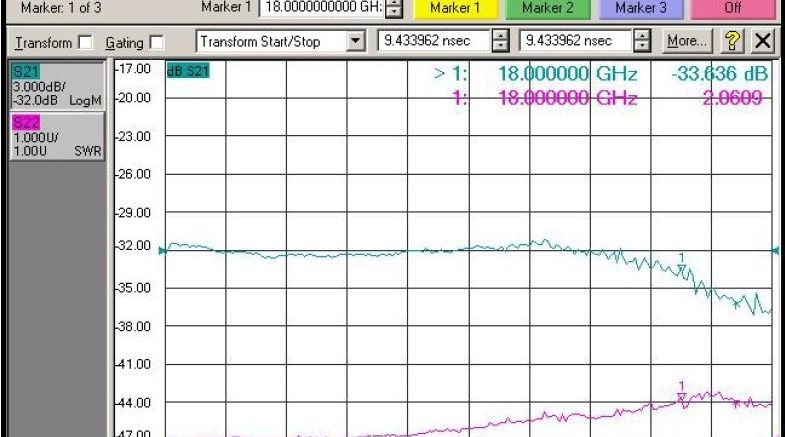

일반적인 응답 곡선

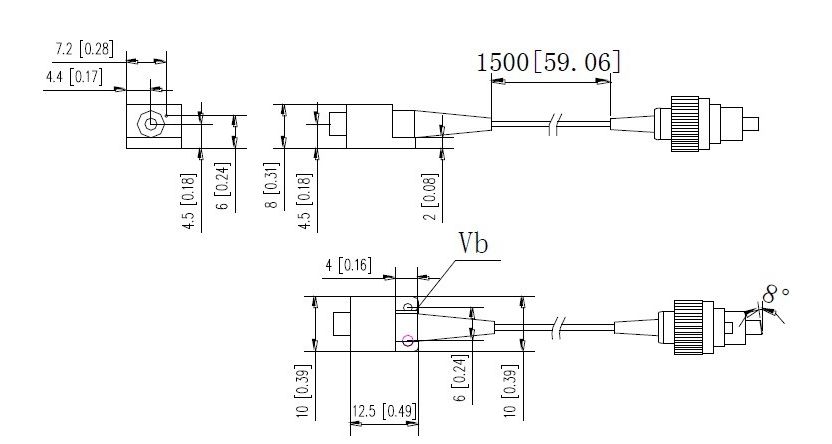

치수 및 핀 (단위: mm[인치])
RF 커넥터: SMP
주문 정보
시트 1 :
| 암호 | 아날로그 대역폭 |
| KU | 0.3 ～ 20GHz |
시트 2 :
| 암호 | 커넥터 타입 | 비고 |
| N | 커넥터 없음 | 단일모드 9 / 125 μm 파이버 피그테일 |
| A | FC/APC | |
| P | FC/PC |
주의 사항
섬유 손상을 방지하려면 섬유 굽힘 반경을 20mm 이상으로 유지하세요.
광회로에 연결하기 전에 광섬유 커플링 면이 깨끗한지 확인하세요.
보관, 운송, 사용 시 적절한 ESD 보호가 필요합니다.
당사의 모든 표준 광검출기는 모듈로 맞춤 제작이 가능합니다!
